Applicazioni | Valvole

Troubleshooting ed Ottimizzazione di un Otturatore per una Valvola di Controllo

E' possibile migliorare il funzionamento di una valvola con una metodologia di ottimizzazione totalmente virtuale?

La risposta è si !! Basta avere gli strumenti giusti.

Ne è prova il progetto che abbiamo completato con Danfoss High Pressure Pumps. Nel quale abbiamo utilizzato CAESES e SimericsMP, due tecnologie già collaudate per progetti simili (cfr. Fluids Paper, disponibile qui ) che sono garanzia di affidabilità, velocità e robustezza.

Utilizzando simulazioni stazionarie e transitorie, abbiamo studiato il comportamento di una valvola di controllo di Danfoss High Pressure Pumps ed evidenziato che, nelle condizioni di carico prescritte, l'otturatore si apre completamente ma non riesce a mantenere questa posizione. Risultato peraltro confermato dai riscontri sperimentali.

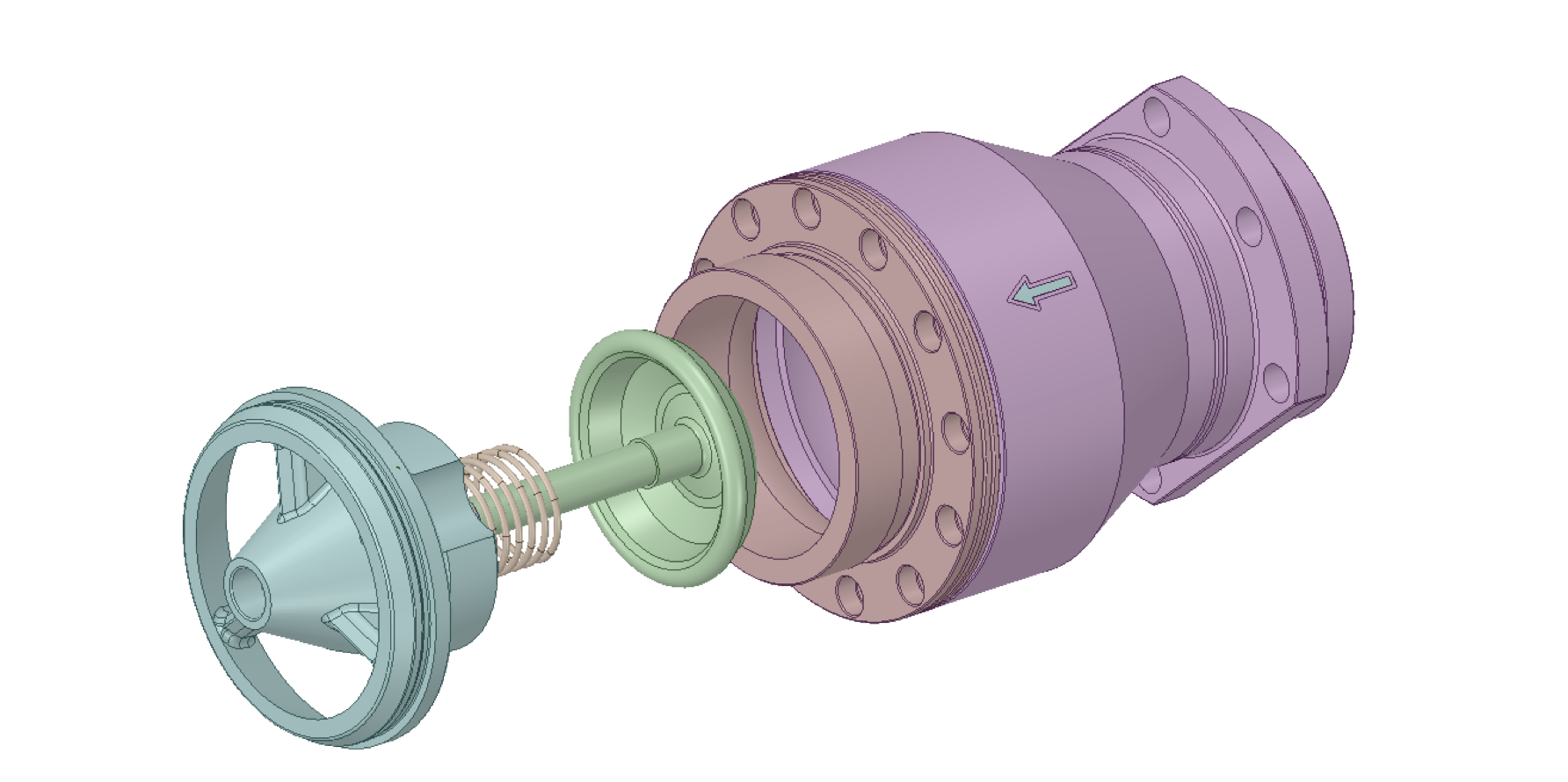

A detailed 3D CAD model of a mechanical assembly featuring a purple cylindrical housing, a green seal, a shaft, a spring, and a specialized gray cap or cover.

Tramite l'implementazione in CAESES di una geometria parametrica, abbiamo creato una sequenza DOE per il profilo dell'otturatore ed utilizzato SimericsMP per calcolare le forze sulle diverse varianti del profilo.

E' stato pressoché immediato identificare il profilo ottimo che risolvesse il problema riscontrato. A questo link, è disponibile un documento che descrive nel dettaglio il progetto.

Ringraziamo Danfoss High Pressure Pumps e Christian Svendsen in particolare per la collaborazione.

3D model of a mechanical component with a red, green, and gray color scheme, showing a complex cutout and textured surface.

Profilo Ottimo (Rosso) vs Profilo Originale (Verde)

Computational fluid dynamics simulation showing airflow velocity around a spaceship or aircraft, with color gradients indicating different velocity levels.

Velocità Assiale - Profilo Originale

Computer simulation diagram of airflow velocity around a missile or projectile, with color-coded flow speed from -6.5 to 3 meters per second.

Velocità Assiale - Profilo Ottimo
